串聯閥密封性能試驗臺測試項目

測試項目
4.1 密封性試驗
4.1.1 制動閥處于解除制動狀態下（輸入氣壓分別為200 0 +10 kPa、1000 0 +30 kPa兩種狀態），密封性指數不大于5kPa。
41.2 制動閥處于半制動狀態下（輸入氣壓分別為200 ±10 kPa、400±20 kPa兩種狀態），密封性指數不大于10kPa。
4.1.3 制動閥處于全制動狀態下（輸入氣壓分別為200 0 +10 kPa、1000 0 +30 kPa兩種狀態），密封性指數不大于10kPa。
4.2靜特性試驗
靜特性曲線控制點：除設計拐點外，實測靜特性曲線應圓滑無畸變。在兩個回路均正常工作狀態和只有下腔回路失效狀態下，應滿足:
當S由0增加到P21開始有氣壓輸出時，S=1.5±0.5 mm;
當P21＝150kPa時，S＝2.5±0.5mm;
當P21＝400kPa時，S＝4.5±0.5mm;
當P21＝P11時，S＝6.5±0.5mm;
當P22＝P21時，S＝7.5±0.5mm;（兩個回路均正常工作狀態）
初平衡氣壓不大于30KPa

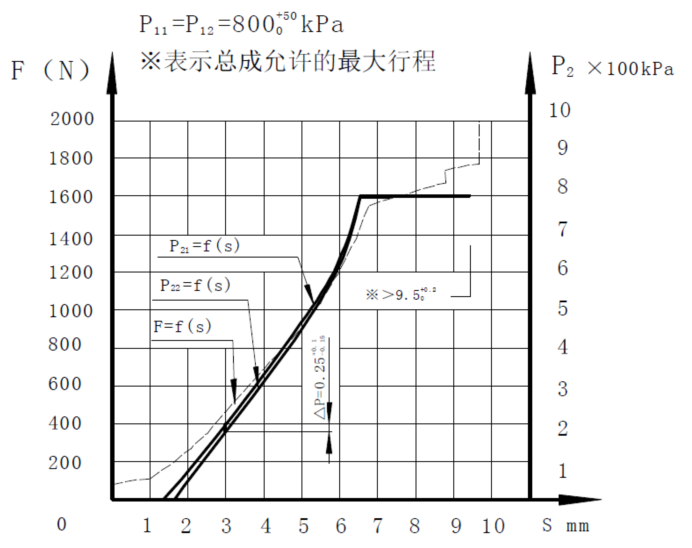

靜特性曲線如圖3 所示
