電纜徑向水密性測試方法

12h短期徑向加壓水密性試驗步驟

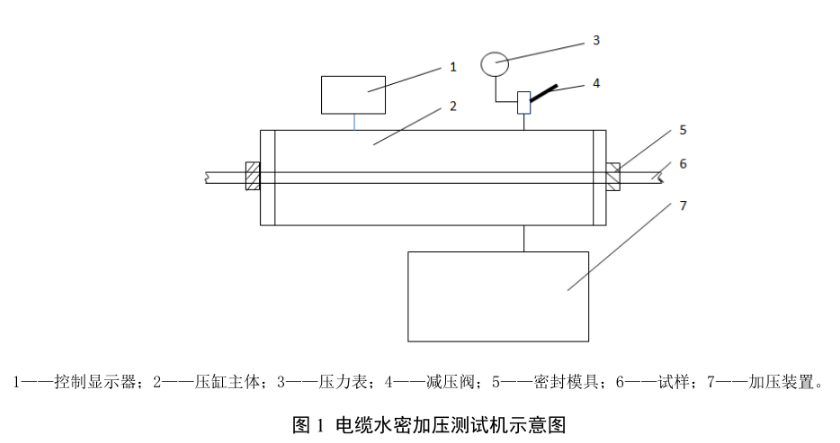

1將試樣通過密封模具固定在壓缸主體中。電纜兩端通過密封模具伸出壓缸主體外，露出密封模具兩端部分長度不應小于 150 mm，密封模具中加入密封填料進行密封。
2調節進水閥，使壓缸主體裝滿溫度為(20±5)°C的自來水，壓缸主體內部中的電纜全部浸入水中。
3調節控制顯示器，設置壓缸主體內水壓，使壓缸主體內水壓升至3.0 MPa，穩定后，設置試驗時間。常規設置壓缸主體內水壓為 3.0 MPa，試驗時間至少 2h。
4試驗結束后，在保持壓力 3.0 MPa 的條件下，測量絕緣線芯絕緣電阻，計算絕緣線芯每公里長度絕緣電阻。
5試驗過程中，觀察所測試樣電纜兩端頭是否有潮濕或滴水現象。
6 在試驗結束后，取出電纜試樣，擦拭干凈后切開電纜的護層，觀察絕緣線芯表面或填充等電纜其他組分是否有潮濕或水分。
7可根據產品標準規定或客戶要求，調整恒壓容器內水壓及試驗時間。

10d長期徑向加壓水密性試驗步驟
1將制備的試樣通過密封模具固定在壓缸主體中，并記錄壓缸主體內試樣長度。電纜兩端通過密封模具伸出壓缸主體外，露出密封模具兩端部分應不小于 200 mm，且保持露出的絕緣表面干燥、潔凈，密封函中加入密封填料進行密封。
2小心地剝除試樣兩端 50 mm 左右處絕緣外的覆蓋物，并注意不損傷絕緣表面。使用絕緣電阻測試儀測試絕緣線芯的絕緣電阻值，計算絕緣線芯每公里長度絕緣電阻。并記錄初始每公里長度絕緣電阻、測試溫度及測試時間。
3通過調節進水閥，使壓缸主體裝滿溫度為(20±5)°C的自來水，壓缸主體內部中的電纜全部浸入水中。
4調節控制顯示器，設置壓缸主體內的水壓，將壓缸主體內水壓升至3.0 MPa，穩定后，設置試驗時間。常規設置壓缸主體內水壓為 3.0 MPa，設置試驗時間至少 10 d。
5待水壓穩定后，使用絕緣電阻測試儀測試絕緣線芯的絕緣電阻值，計算絕緣線芯每公里長度絕緣電阻，并記錄數值、測試溫度及測試時間，每經過 24 h，測試一組數據并記錄。
6試驗結束后，在保持壓力 3.0 MPa 的條件下，測試絕緣線芯的絕緣電阻值，計算絕緣線芯每公里長度絕緣電阻。
7試驗過程中，觀察所測試樣電纜兩端頭是否有潮濕或滴水現象。
