試驗裝置

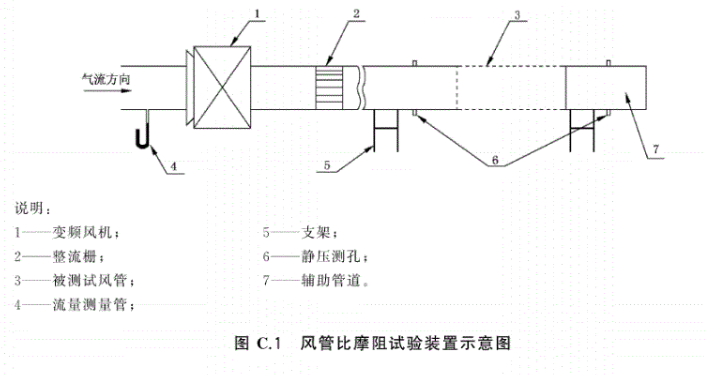

風管比摩阻試驗裝置主要由標準風量裝置、可變流量輔助風機和標準支架組成,示意圖見圖C.1。
試驗步驟
試驗步驟如下:
a)按照圖C.1安裝好被試驗樣品;
b)開啟試驗裝置,調(diào)節(jié)送風機變頻器;
c)
風管比摩阻試驗風速選取4m/s、6m/s、8m/s.10m/s、12m/s、14m/s、16 m/s共7種工況測量不同風速下風管一定長度內(nèi)的靜壓。
試驗結果
比摩阻應按式(C.1)計算,并繪制比摩阻和風速的關系曲線。
Pr=Ps/L
式中：
Pr： 單位長度比摩阻,單位為帕每米(Pa/m);
Ps：被測試風管摩擦阻力,單位為帕(Pa);
L： 風管長度,單位為米(m)。
|
