高溫管路連接卡箍彎曲疲勞試驗方法

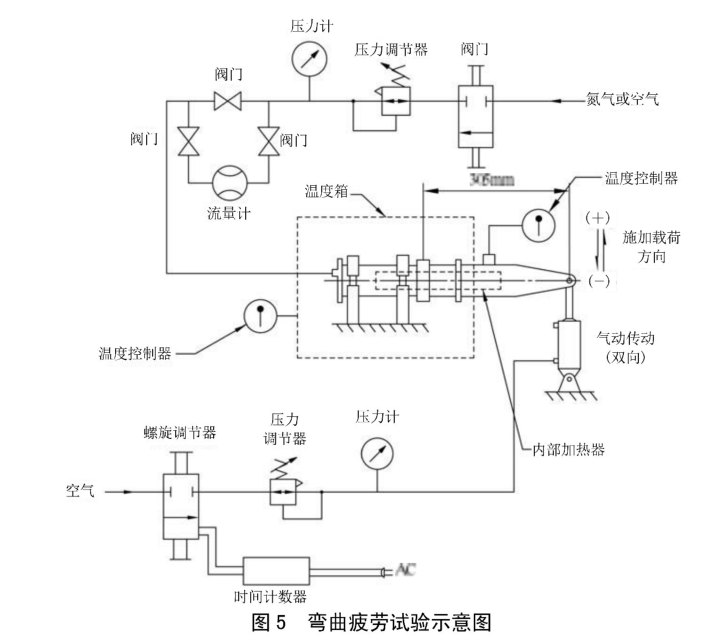

連接組件按圖 5 所示進行彎曲疲勞試驗，應符合規定。試驗應按如下步驟進行:
a連接組件應穩固地安裝在夾具上，夾持部位應靠近接頭處，連接組件的另一半安裝在一個可以移動的裝置上;

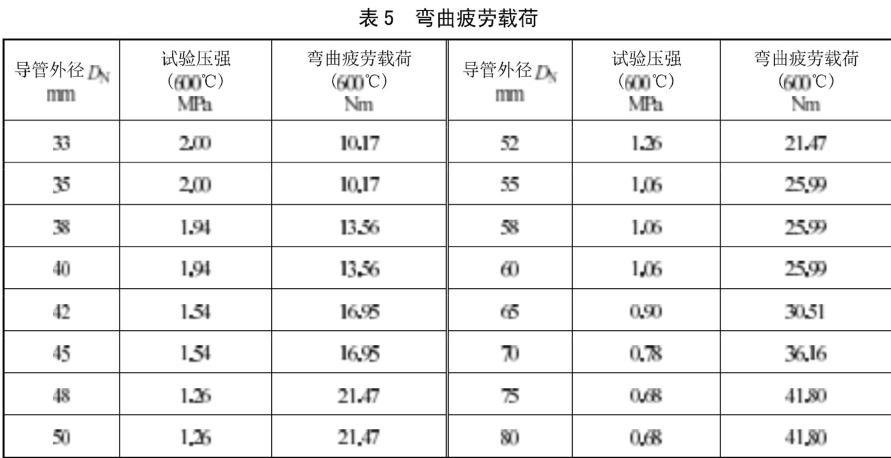

b)按表5 規定的壓力、溫度條件和彎曲載荷進行試驗，試驗中保證螺栓處承受最大應力;
c)每秒加載的彎曲力矩變化不應超過169Nm，循環速率應為(10~40)周/分鐘;
d)在每次施加彎曲力矩后，應平穩卸載。
按照表5 的要求試驗，試驗溫度為最高使用溫度，連接組件應承受25×10（4）次偏移循環。一次偏移循環包括先向下施加偏移載荷，卸載，然后向上施加偏移載荷，卸載。在試驗壓力和最高使用溫度下測量連接組件的泄漏量，在試驗開始時和每 25×104次循環時的向上最大偏移位置、向下最大偏移位置和中心位置均應測量連接組件的泄漏量。
注:當試驗件承受25×10（4）次循環載荷后，如果泄漏量符合要求，經檢查合格后，繼續進行至 25×10（4）次循環，如果滿足要求，則按25×10（4）次循環進行試驗。
