金屬材料慢應(yīng)變速率試驗方法

試驗程序
1試驗應(yīng)采用恒位移速率加載。

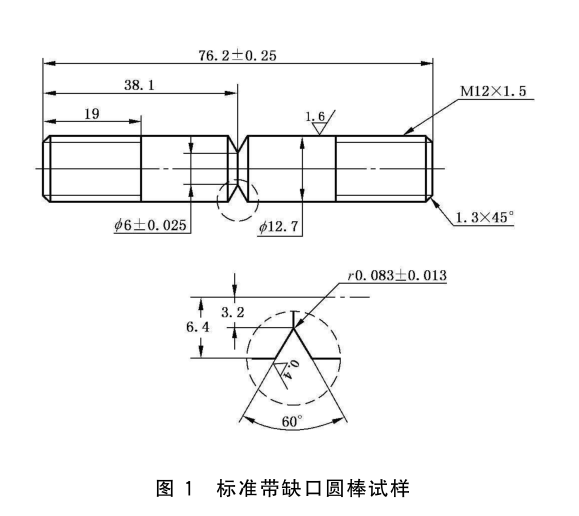

2光滑圓棒試樣標(biāo)距段的應(yīng)變速率應(yīng)不超過2X10-5s-1;對于帶缺口圓棒試樣,以缺口為中心長度為 25.4 mm 試樣段的應(yīng)變速率應(yīng)不超過 2X10-6s-。
試驗報告
試驗報告至少應(yīng)包含以下內(nèi)容:
a) 試驗條件:
1)材料牌號、規(guī)格、化學(xué)成分、熱處理狀態(tài)、焊接工藝參數(shù)(必要時);
2)試樣取樣位置、取樣方位、結(jié)構(gòu)尺寸、表面狀態(tài);
3)氣體純度、試驗溫度、試驗壓力;
4)試驗箱溫度-時間曲線、壓力-時間曲線。
b) 試驗參數(shù):
應(yīng)變速率。
c) 試驗結(jié)果:
1) 應(yīng)力-應(yīng)變曲線;
2)屈服強(qiáng)度、抗拉強(qiáng)度、斷后伸長率和斷面收縮率。
