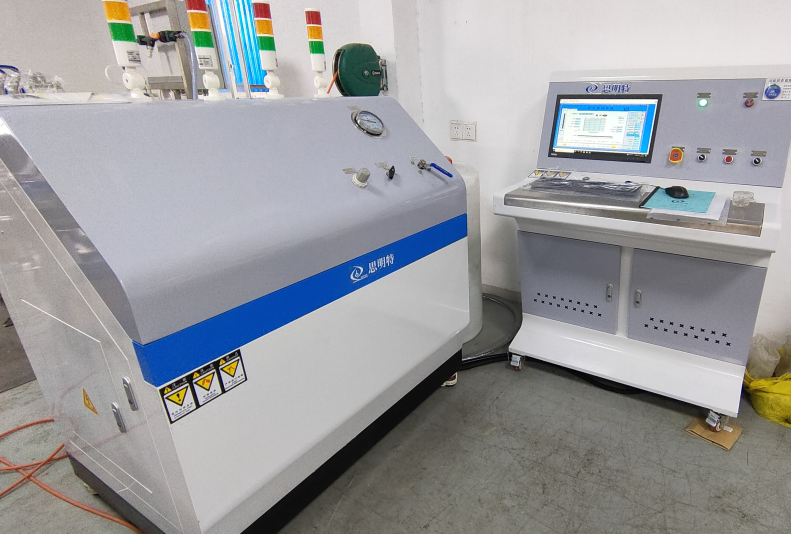

高溫高壓動態結垢模擬裝置參數介紹
1.1 雙缸恒速恒壓泵
1.1.1 壓力范圍：0-70MPa（10000psi）；
1.1.2 壓力精度： ±0.1%；
1.1.3 壓力控制精度： ±0.1psi；
1.1.4 連續流量范圍：0.01-30ml/min；
1.1.5 流量精度： ±0.1%；
1.1.6 有效體積： ≥100ml；
1.1.7 體積分辨率： ±0.001mL；
1.1.8 最大回填流量：大于等于 2 倍最大驅替流量；
▲1.1.9 驅動方式：諧波減速和高精度滾珠絲桿；
1.1.10 潤濕部件材質：泵缸：316L 不銹鋼；密封圈：泛塞圈；
1.2 活塞容器
▲1.2.1 材質：HC276
1.2.2 活塞材質：PEEK； 自平衡結構， 1.2.3 有效容積：≤250ml；
1.2.4 使用壓力：≤50MPa；
1.2.5 使用溫度：≤180℃;
1.2.6 動密封材質：FKM；
1.2.7 靜密封材質：PEEK；
1.3 容器
1.3.1 材質：304；
1.3.2 容積：≤100L；
1.3.3 使用壓力：常壓；
1.3.4 使用溫度：室溫；
1.3.5 液位顯示；
1.3.6 加料口： ≥1 個；
1.3.7 出口： ≥1 個；
1.3.8 排料口≥1 個，
1.3.9 結構：立式；
1.3.10 數量≥2 個；
2 模型系統
2.1 高壓預熱盤管
▲2.1.1 主體材質：HC276
2.1.2 用于注入水，地層水的預熱
2.1.3φ3.2*0.8 管線，長≥5mm
2.2 高壓/低壓毛細管
2.2.1 內徑 1.0 、1.5 、2.0 、2.5mm；
2.2.2 承壓≥40MPa
2.2.3 采用規則、勻稱的環形，長度≥5m。
2.2.4 每種內徑毛細管 5 根；
2.3 一維填砂模型管
▲2.3.1 主體材質:HC276
2.3.2 φ25×400mm；內部電火花打毛；
2.3.3 壓力≥50MPa；
2.3.4 不銹鋼燒結濾芯過濾
2.3.5 預留≥3 個測點及 2≥個取樣口；
2.4 巖心夾持器
▲2.4.1 主體材質：HC276
2.4.2 適用巖心規格：直徑 25-長度 15~50mm 可調；
2.4.3 圍壓壓力：≤70MPa；
2.4.4 介質壓力：≤50MPa;
2.4.5 使用溫度：≤110℃;
2.4.6 使用介質：化學劑；原油，地層水，氮?dú)獾龋?br>
|
