氣制動系統用尼龍管脈沖疲勞試驗方法

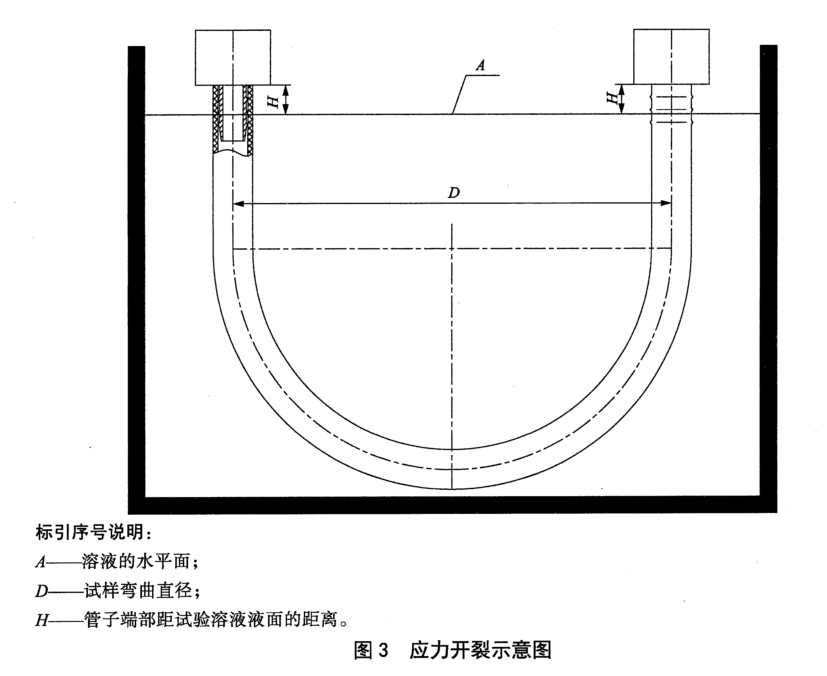

將試樣按照?qǐng)D3進行彎曲并連接到脈沖試驗機上。開啟脈沖試驗機，排出管內空氣，將管內充滿惰性液體介質，然后調節脈沖頻率為0.5Hz~1Hz和試驗壓力范圍為0.2MPa至最大工作壓力的133%。在溫度為100℃±2℃的環境條件下進行脈沖試驗，脈沖壓力循環如圖4所示。重復40萬次循環，試驗期間允許管子自由移動（自然晃動)。脈沖疲勞試驗后，其中3根試樣按照規定行室溫爆裂強度試驗，另外3根試驗按照規定進行高溫爆裂強度試驗。

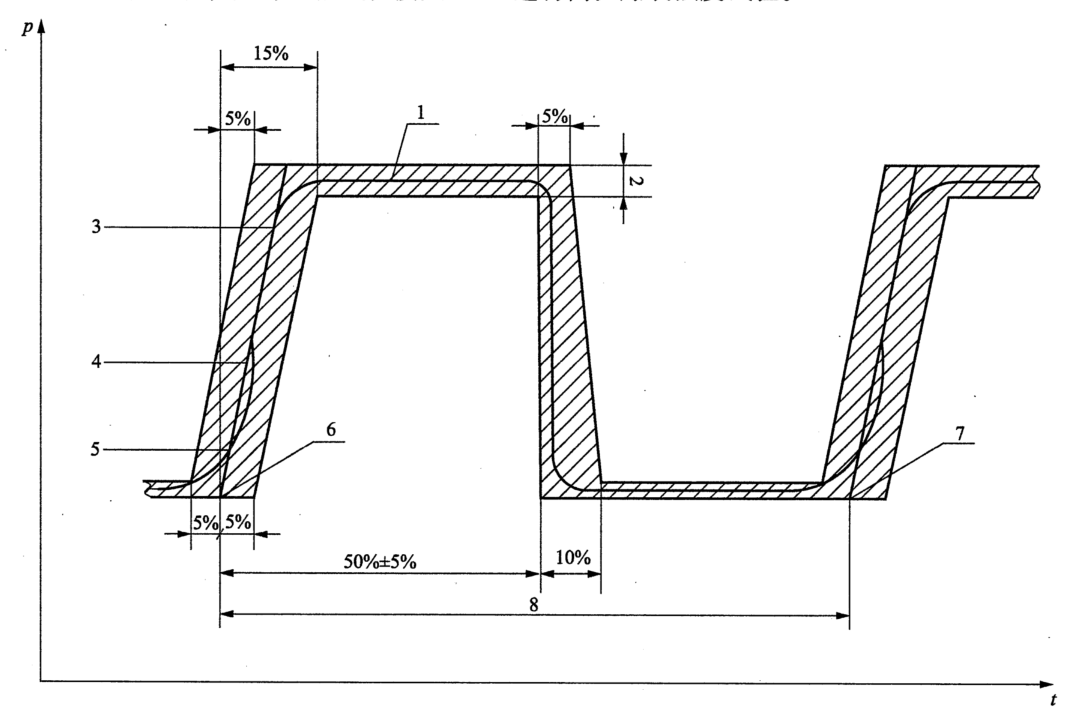

標引序號說明：
1——試驗壓力；
2——
試驗壓力的±5%；
3——試驗壓力的85%；
4——
壓力上升的切線；
5——
試驗壓力的15%；
6——0點；
7——0點；
8——1次沖擊循環。
|
