復用型滴灌管耐環(huán)境應力開裂性能試驗
1在將試樣彎折前，試樣在(23士2)℃的環(huán)境祖度下進行不少于24h的狀態(tài)調(diào)節(jié)。

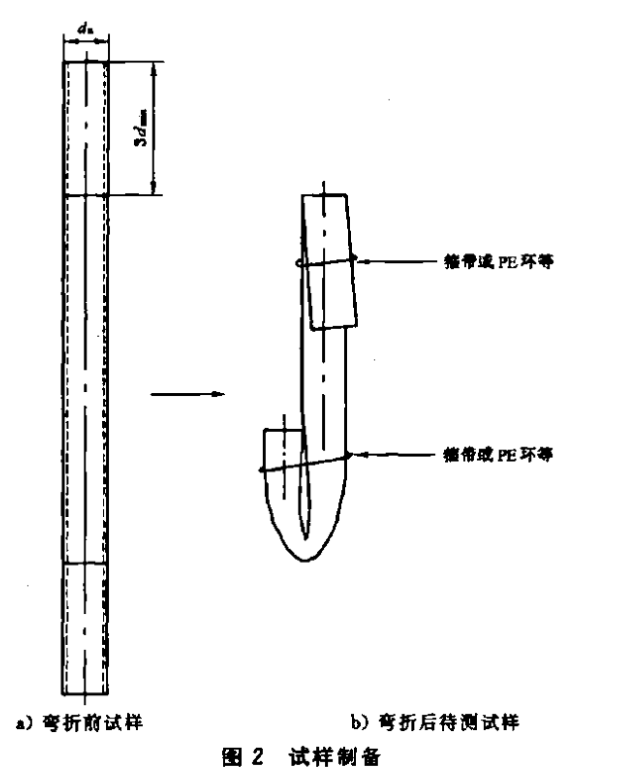

2將試樣兩端朝兩個互相垂直的平面內(nèi)180°彎折，使試樣在這兩個互相垂直的平面內(nèi)形成兩個“U”形彎折，彎折處應距試樣端口3d以上]。用箍帶或PE環(huán)綁住彎折以保持彎折狀態(tài).
3取10%新鮮溶劑和90%水在燒杯中混合制備活性溶液，用磁力攪拌器攪拌1h。每次試驗取新鮮溶液。
4將所有試樣浸置于裝有濃度為10%活性水溶液（質(zhì)量分數(shù)）的燒杯中，然后將燒杯置于烘箱或恒溫浴中。
5在(70士2)℃的鼓風烘箱或恒溫浴中放置60in后，取出燒杯。
6將所有的試樣從燒杯中取出并擦凈彎折處的溶液。
7用肉限全面檢查每個彎折處是否出現(xiàn)可見裂紋。
結果判定
試驗結果按以下規(guī)則判定。
1每一彎折若出現(xiàn)一處或一處以上裂紋為不合格（不包括由用于保持彎折狀態(tài)的箍帶或PE環(huán)導致的裂紋)。
2試樣彎折處變白不應判為不合格。
3記錄不合格的彎折總數(shù)，每個試樣的兩個彎折應獨立進行判定和計算裂紋數(shù)。
|
