氣體滅火系統噴嘴耐沖擊試驗方法

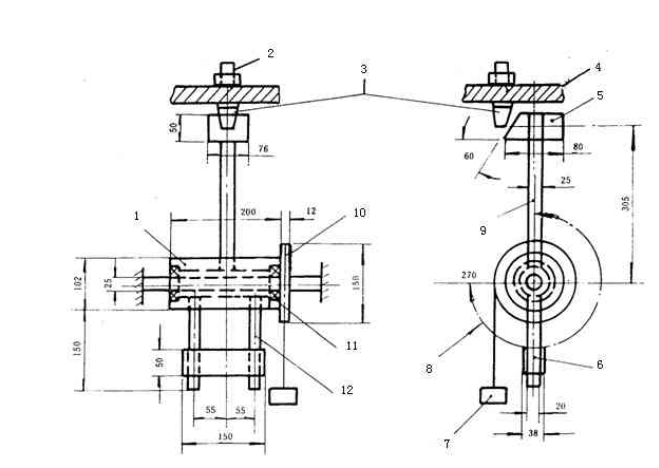

噴嘴耐沖擊試驗裝置如圖8所示，錘頭、擺桿、鋼輪轂和配重塊通過滾動軸承、轉動軸安裝在固定架上。錘頭材質為鋁合金，錘頭打擊面應有足夠的硬度以防止打擊時造成損傷，錘頭打擊面與水平成60°。
將被試噴嘴按圖示位置安裝在試驗裝置上，調整噴嘴高度使沖擊在錘頭打擊面的中心線上形成，此時錘頭運動速度為 1.8 m/s±0.15 m/s，沖擊能量為 2.7J。
1——鋼輪轂；
2—— 調節桿；
3 ——被試噴嘴；
4 ——安裝板；
5—— 錘頭；
6——配重塊；
7——工作重錘；
8——轉動 270°；
9—— 擺桿；
10——滑輪；
11——球軸承；
12—— 配重臂。
|
